Embedded Pati & Insert pou konstriksyon konkrè prefabrike

Pati asye entegre ak foure bay chaj-pwen koneksyon portant jete dirèkteman nan eleman konkrè pandan pwodiksyon faktori. Konpozan sa yo transfere chay taye, tensile, ak konpresiv soti nan asye segondè, fasad estriktirèl, oswa eleman konkrè vwazin nan estrikti prensipal la.

Lè yo ranplase post-ankraj mekanik oswa chimik ki te fouye yo ak ancrage faktori-, pwodiktè prefabrike ak kontraktè jeneral elimine perçage jaden, evite domaj rebar, diminye èdtan travay sou chan travay, epi kenbe entegrite konsepsyon estriktirèl.

Jete-nan ankadreman asye

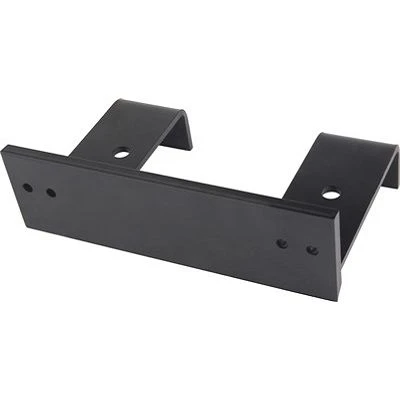

Jete-nan ankadreman asye yo se asanble anplasman estriktirèl prefabrike nan eleman prefabrike konkrè pou bay gwo-pwen atachman chaj, pwoteksyon kwen, ak aliyman presi koòdone mekanik. Enjenyè pou gwo konstriksyon endistriyèl ak komèsyal...
wè plis
Embedded Steel Cleats
Embedded Steel Cleats yo jete-nan eleman koneksyon asye estriktirèl ki fabrike soti nan plak cho-woule ak poto jete lank soude oswa bouk rebar. Pozisyone andedan fòm konkrè prefabrike anvan yo vide, takèt sa yo ancrage dirèkteman nan...
wè plis
Embedded Steel Channels
Chanèl asye entegre (ki jete-nan chanèl) bay pwen ancrage reglabl, gwo-nan estrikti konkrè prefabrike ak jete-in-. Pozisyone dirèkteman andedan kofraj anvan yo vide konkrè a, pwofil asye ki woule frèt -oswa cho- sa yo transfere chaj...
wè plis
Embedded Weld Plak
Plak soude entegre yo se plak asye estriktirèl ki soude sou poto ki gen tèt yo, ba ki defòme, oswa espageti jete lank, yo jete kole oswa projetée nan prefabrike epi jete-anplas- eleman konkrè. Yo fonksyone kòm koòdone transfere chaj...
wè plis
Embedded Steel parantèz
Parantèz asye entegre yo se eleman koneksyon estriktirèl jete dirèkteman nan konpozan konkrè oswa ancrage atravè chanèl pre-fè prefabrike konkrè. Yo transfere gwo chaj estriktirèl-tankou panno fasad, travès asye estriktirèl, ak...
wè plis
Embedded Steel Angles
Ang asye entegre yo se pwofil asye estriktirèl ki gen konektè poto soude oswa mekanikman ancrage, jete dirèkteman nan eleman prefabrike konkrè. Yo transfere chay estriktirèl, ki gen ladan fòs taye, rupture, ak konpresyon, ant panno...
wè plis

Gamme pwodwi

01/

Embedded Steel Angles
Objektif:Pwoteje dal ak bor kolòn kont eklatman; bay sifas soude kontinyèl ansanm kwen dal oswa tèt miray yo.
Konfigirasyon:Ang estriktirèl janm egal oswa inegal ekipe ak poto san tèt soude, lankr ba defòme, oswa ke rebar koube.
Dimansyon komen:75 x 75 x 6 mm rive 150 x 150 x 12 mm; longè koutim jiska 6,000 mm.

02/

Embedded Steel parantèz
Objektif:Transfere gwo chay taye vètikal konsantre ak fòs orizontal soti nan travès estriktirèl, spandrels, oswa panno fasad.
Konfigirasyon:Custom-asanble plak rèd fabrike, parantèz souflèt, ak parantèz ledger reglabl.
Dimansyon komen:Epesè plak soti nan 10 mm a 30 mm ak asanble jete lank entegre ki adapte a kondisyon distans kwen -.

03/

Embedded Weld Plak
Objektif:Plak asye ki te monte-pou koneksyon soude sou teren ant panèl prefabrike-a-panèl, panèl-a-kolòn, oswa panèl-a-asye-ankadreman jwenti.
Konfigirasyon:Rektangilè, kare, oswa plak jeyometri koutim ekipe ak flux-bouch otomatik baz-ankr soude (potyon ki gen tèt) oswa soude-ke rebar.

Dimansyon komen:100 x 100 x 8 mm rive 400 x 400 x 20 mm; dyamèt stud soti nan 10 mm a 22 mm.

04/

Embedded Steel Channels
Objektif:Sifas-kanal jete lank kontinyèl ki pèmèt fikse boulon reglabl san yo pa perçage jaden oswa soude.
Konfigirasyon:C-seksyon chanèl pwofil yo ak pakèt jete lank soude, I-boulon, oswa jete lank; apwovizyone ak file kim pou anpeche antre konkrè pandan vide.
Dimansyon komen:Des matche klas chaj entènasyonal (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).

05/

Embedded Steel Cleats
Objektif:Konekte onglet konekte pou transfè taye lokalize, atachman atachman, ak klip aliyman panèl.
Konfigirasyon:Plak pakèt sèl oswa doub, parantèz twou fant, ak takèt filete.
Dimansyon komen: Plak epesè 6 mm a 16 mm ak twou aliyman pre-perfore oswa lazè-koupe.

06/

Jete-nan ankadreman asye
Objektif:Bay sipò estriktirèl perimèt rijid ak estabilite dimansyon egzak alantou ouvèti (pòt, fenèt, pénétration kanal mekanik, pòt aksè) nan panno miray prefabrike.
Konfigirasyon:Kat-kote oswa twa-kote chanèl/ankadreman ang asanble ki ekipe ak lank perimèt ekstèn mare.
Dimansyon komen:Custom -fabrike pou matche ak orè ouvèti achitekti ak epesè panèl miray (100 mm a 350 mm).

Karakteristik pwodwi kle

Transfè chaj dirèk:Poto tèt yo ak ba jete lank ki defòme transfere tansyon ak taye dirèkteman nan zòn konpresyon konkrè a atravè ancrage mekanik ak estrès kosyon.

Jesyon tolerans dimansyon:Konfigirasyon twou pre-forés, fant, oswa ki twò gwo konpanse pou tolerans batiman chan an jiska +/- 25 mm.

Flush Profile Design:Sifas kofraj-fè fas a kouche parfe plat kont mwazi, sa ki pèmèt sele fòm sere ak pwòp frape san yo pa domaje figi kofraj.

Prevansyon antre konkrè:Chanèl Anchor ak konpozan fil fi gen ladan polyethylene ki wo -dansite (HDPE) oswa EPS kim ranpli, bouchon teren, oswa ploge kawotchou pou sele entèn pandan konpaksyon.

Asirans soudabilite:Materyèl kenbe valè ekivalan kabòn strik (CEV) pou asire entegrite soude jaden san yo pa fann anba chay estriktirèl.

Espesifikasyon kle

Paramèt	Valè estanda / tipik	Nòt teknik
Plak prensipal / Profile Steel	S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50	Plak asye estriktirèl, ang, ak pwofil chanèl
Te dirije Stud lank	S235J2+C450 (ISO 13918) / SD1 (AWS D1.1)	Otomatik stud soude (trase arc) pwosesis
Defòme Bar Anchor	B500B, B500C (EN 10080) / ASTM A615 Gr 60	Lap-soude oswa flash-bou soude sou plak baz yo
Galvanizasyon epesè	55 um - 85 um (390 g/m2 - 610 g/m2)	ISO 1461 / ASTM A123 cho -dip pwosesis post-fabrikasyon
Elektwo -zink plating	8 um - 12 um	ISO 2081 (pou ekspoze andedan kay la oswa tanporè)
Klas asye pur	1.4301 (AISI 304), 1.4401 / 1.4404 (AISI 316/316L)	Pou gwo-kowozyon oswa jwenti fasad eksteryè
Tolerans fabrikasyon	EN 1090-2 EXC2 / EXC3	Longè total +/- 2 mm, pozisyon poto +/- 1.5 mm
Stud Weld Tès	ISO 14555 / AWS D1.1 Clause 7	Tès koube dirèk (60 degre) ak tès chaj tansyon

Aplikasyon

Prefabrike ankadreman estriktirèl:Rantre travès-a-kolòn ak kolòn-a-koneksyon fondasyon atravè plak-soude oswa boulonné.

Fakad achitekti ak mi rido:Parantèz aliye ak chanèl jete lank kontinyèl yo jete nan travès spandrel ak kwen dal pou lyen eksteryè mi yo.

Pak Endistriyèl ak Lojistik:Gwo -dirab ang kwen plak etaj, anplasman ankadreman nivelman waf, ak atachman travès pist teknik.

Tinèl enfrastrikti ak sèvis piblik:Chanèl kontinyèl pou aliye etajè tiyo, plato kab, ak kanal vantilasyon san perçage.

Modilè Prefabrike Lojman Konkrè:Panèl mi-a-panèl mi ak panèl mi-a-kle taye plak planche a ak koneksyon plak mare.

Seleksyon & Konsiderasyon Konsepsyon

Kalite chaj ak direksyon

Chea kont tansyon:Poto ki gen tèt yo okipe sizayman konbine ak tansyon jiska limit estanda anplasman. Kondisyon kwen gwo twou san fon oswa chaj taye lou mande pou lankr soude ba ki defòme ki pwolonje pase kòn nan levasyon konkrè.
Chaj dinamik ak sismik:Yo dwe espesifye ba ankr ki soude ak ak ki plonje oswa ki konplètman penetrasyon lè kòd konstriksyon rejyonal yo egzije fatig oswa duktilite sismik (egzanp, Eurocode 2 Pati 4 / ACI 318 Apendis D).

Distans Edge ak jeyometri konkrè

Kapasite evasyon konkrè diminye kòm poto jete lank apwoche dal oswa kwen panèl.
Panno mens (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.

Kategori Kowozyon (ISO 12944)

C1–C2 (Sech Entèn):Mill fini asye oswa magazen-jadendanfan aplike.
C3–C4 (Atmosfè ekstèn / Imid):Hot-dip galvanized (>55 um).
C5 / Marin (Kotyè / Chimik):Austenitic Nerjaveèi (1.4404 / AISI 316L).

Galvanizasyon ak dekonstriksyon idwojèn

High-strength steel components (>1000 MPa) dwe mekanikman zenk-kouvwi oswa asid-marine ak inibitè kontwole pou anpeche frajilman idwojèn pandan galvanizasyon cho-.

Kalite & Enspeksyon

Trasabilite materyèl bwit:Rapò Tès Mill (MTR / EN 10204 3.1) bay pou tout plak, pwofil, ak ba jete lank, swiv nimewo chalè tounen nan faktori asye a.

Tès soude stud:Tès ki konfòme ak ISO 14555. Kouri pwodiksyon gen ladan chak jou tès koube 60 degre sou poto echantiyon yo verifye fizyon konplè nan kolye a soude.

Tès ki pa-destriktif (NDT):Tès mayetik patikil (MT) ak tès ultrasons (UT) sou soude estriktirèl kritik (egzanp, gussets bracket, koneksyon plak jete lou).

Galvanize chèk epesè:Mezi kalib mayetik dapre ISO 2178 pou verifye epesè minimòm kouch zenk atravè tout figi fonksyonèl.

Verifikasyon dimansyon:Jig enspeksyon ak mezi kowòdone 3D asire twou twou, kare kare, ak plat an jeneral (< 1.5 mm distortion across 1,000 mm).

Opsyon Pwovizyon pou & Personnalisation

Jeyometri Custom:Koupe lazè, pwensonaj CNC, ak koube robotik pou deskripsyon plak konplèks, plak embed ki gen pant, ak asanble bracket milti-aks.

Kalite atachman anchor:
Poto tèt soude otomatikman (10 mm a 22 mm dyamèt)
Kouplè rebar fil yo soude sou plak bak
Dwat oswa koube ke rebar defòme (10 mm a 32 mm dyamèt)
Kliche oswa soude priz fil fi

Akseswa pou fikse kofraj:Pre-kontwa-koule twou klou yo, plak fikse mayetik, oswa plastik pouse-nan bride klou yo pou sekirize embed kont mwazi an bwa oswa asye.

Tretman Sifas:Plain moulen fini, magazen primè, elektwo-galvanize, cho-dip galvanised, oswa asye pur pasivasyon.

Ki sa ki achtè ta dwe bay pou sitasyon pi ba

Pou resevwa yon revizyon jeni egzat ak òf komèsyal nan 24-48 èdtan, bay detay sa yo:

Desen detaye

Fichye PDF oswa DWG ki montre dimansyon plak, modèl twou, chanfrein, ak layout jete lank (dyamèt, longè, ak plasman).

Espesifikasyon materyèl

Klas asye obligatwa (egzanp, S235JR, S355JR, A36, Nerjaveèi 316) ak estanda asye ba anchor.

Sifas fini

Fini moulen, galvanize cho -(espesize kouch oswa estanda), zenk-plake, oswa prime.

Kondisyon pou kantite

Volim pou chak liy atik ak orè transpò pakèt projetée.

Kalite & Kondisyon Tès

Bezwen pou 3.1 MTR, rapò NDT, sètifika tès koube, oswa enspeksyon twazyèm pati (eg, SGS, TÜV).

FAQ

K: Ki estanda ISO oswa EN ki aplike nan poto ki gen tèt soude sou plak entegre?

A: trase arc stud soude swiv ISO 14555 ak AWS D1.1. Poto tèt yo fabrike an konfòmite ak ISO 13918 oswa ASTM A108.

K: Ki jan ou anpeche plak asye yo deformation pandan soude oswa galvanize cho -?

A: Nou itilize sekans soude simetrik, pre-chofaj kote epesè plak sa nesesè, jig mekanik blocage, ak jeyometri ki soulaje estrès-. Yo chwazi klas asye estriktirèl ak epesè plak pou kenbe tèt ak ekspansyon tèmik nan basen galvanize (450 ° C).

K: Èske pati entegre sa yo ka enstale nan pòs-tansyon oswa mens dalles prefabrike?

A: Wi. Pou dal mens oswa zòn ki gen fil pòs-tansyon dans, nou founi ba-intègrasyon pwofil ki ba ak ti poto ki gen tèt, gwo-anprent pye, oswa asanble plak ki gen ba ankraj konpanse ki travèse obstak entèn rebar.

K: Ki jan chanèl jete lank yo sele kont sispansyon k ap antre nan pwofil la pandan plasman konkrè?

A: Chanèl Anchor bato ak gwo -dansite kim ranpli (EPS oswa PE) oswa bann kouvèti plastik kontinyèl kole ak ouvèti kanal la. Apre geri konkrè a, yo retire bave a oswa teren an pou ekspoze yon enteryè chanèl pwòp.

Mande yon Quote

Soumèt desen CAD ou yo, egzijans materyèl yo, ak kantite estime pwojè ou yo pou resevwa yon evalyasyon teknik detaye ak pwopozisyon konpetitif.
Tan repons teknik:24–48 èdtan
Fòm Desen Aksepte:DWG, DXF, PDF, ETAP
Sipò Jeni:Koneksyon detaye, revizyon tolerans, ak matche ekivalans materyèl pou estanda lòt bò dlo
